※本製品は2023年10月より受注開始いたします。通常納期は3ヵ月です。
美しく。かつ躍動的に
色彩豊かな情感を求めて
色彩豊かな情感を求めて

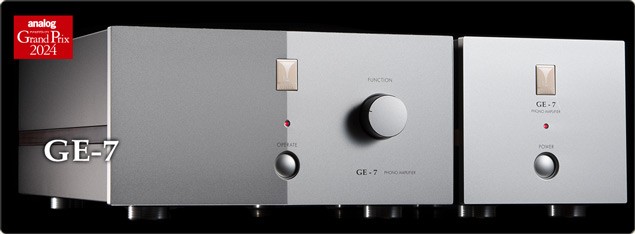

本機は、弊社のミドルクラスとして熟慮した回路構成により最高クラスのスペックを達成し、GE-1の有機的な音色を持ちつつ、GE-10のような高度な再現性を併せ持ったフォノアンプです。
GE-10のダウングレードではなく、GE-1のアップグレードでもない、このクラスにふさわしい表現力を備えております。
豊かに広がる音色がアナログレコード再生の楽しみを一段と引き出します。
特徴
- NF型イコライザ回路を採用

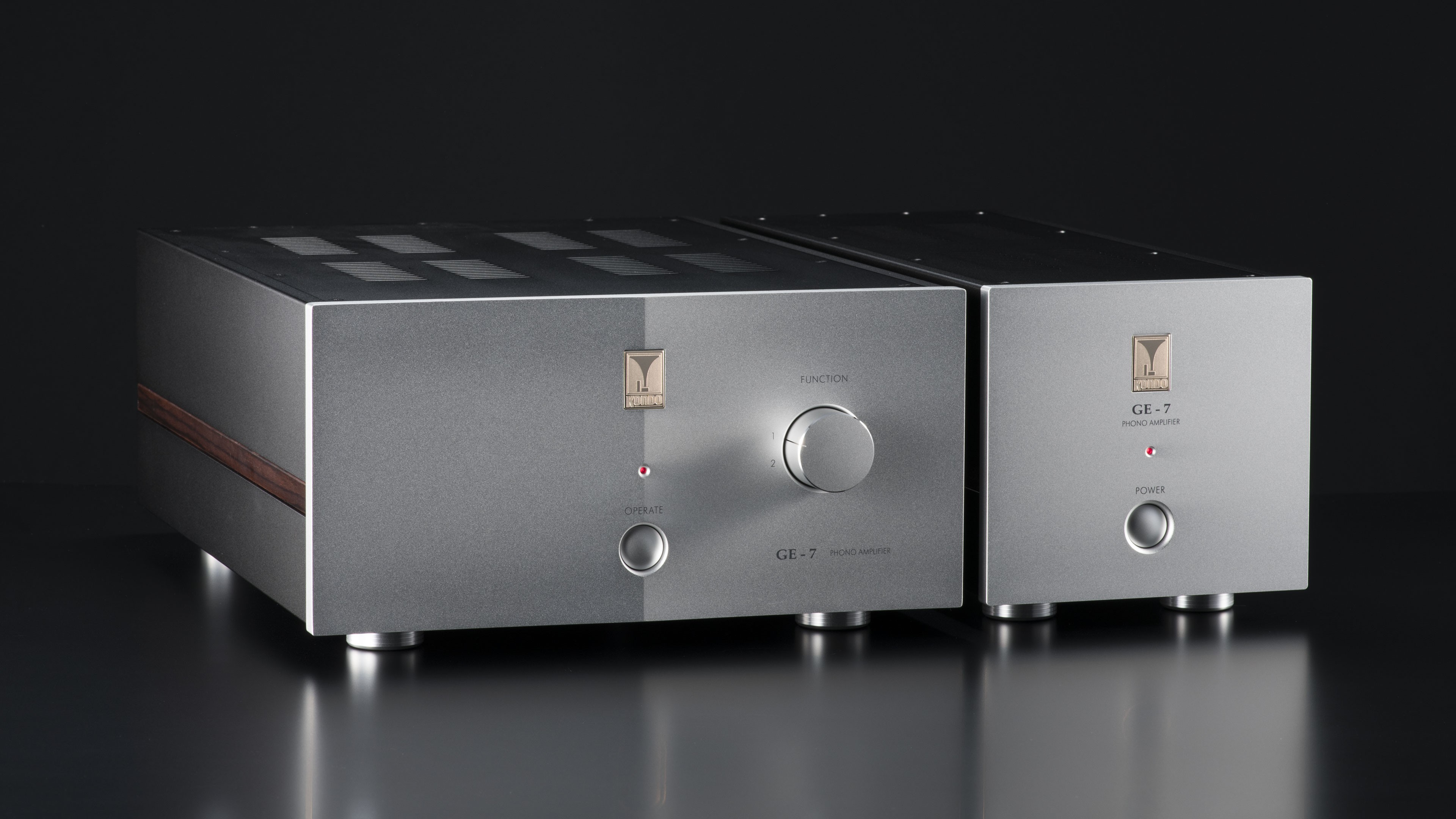

- 電源部と増幅部を別筐体に納め、振動や漏洩磁束の影響を極限まで排除
- フォノアンプ部のモジュール化とデカップリングコンデンサによりシグナルループを極小化
- 大規模シャント型ヒーター電源回路を採用し、電圧変動にも強く理想的な点火回路を構築
- SSWや純銀箔コンデンサを含む多種の自社部品を使用し、ひとつひとつ丁寧に手配線で製造
- 出力段のカップリングコンデンサと負荷抵抗切り替えにより音質を損なわずにローカットフィルタを形成
- 開放的な音を実現する純銅製シャーシ
- G-700と同一曲線のフロントパネルを採用
フォノイコライザユニット

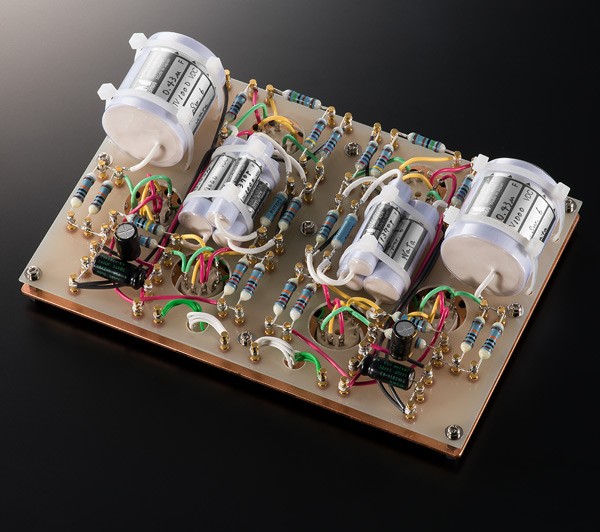

NF型のフォノアンプ部はモジュール化によりハンドワイヤリングの良さと、プリント基板なみの経路の短さを実現。
真空管6本(ECC803S ×2本、6072 ×4本)と大型の銀箔コンデンサを搭載しながらも、基板サイズを極力コンパクトにまとめました。
また、モジュール付近に4種のデカップリングコンデンサを配置し、より高純度なシグナルループを形成しました。
トランジスタアンプとの接続も考慮し、プリアンプの入力インピーダンスは20kΩまで対応しています。
主電源回路、シャント型ヒーター電源回路
整流管は6CA4を採用しています。
オリジナル電源トランスはGE-10より高負荷になるため構造を再検討しました。
カットコアを大きくすることで空間を確保し、絶縁紙と層間紙の素材と厚みの組み合わせを多数の試聴により最適化しています。
あわせて制振処理にも変更を加え電源トランスの能力を最大限に引き出しています。
本機はフラグシップ機であるGE-10と同様にシャント型ヒーター電源回路を採用し、電源筐体を小型化する事により製品を横に並べた際にも480mm以下となるサイズに収めています。

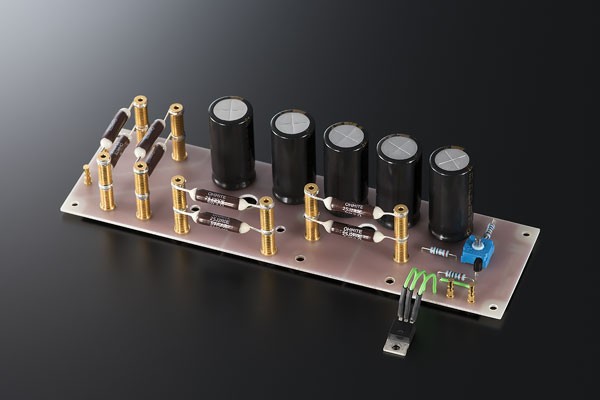

シャント型ヒーター電源ユニットは電流量にあわせて再設計しました。
DC6.3V点火としコンデンサ群によりリップル成分を排除し、揺らぎのない余裕のある音場再生に貢献しています。
またシャント型レギュレーター回路により、電源電圧変動±5%の範囲内ではヒーター電圧の変化はなく、非常に安定した理想的な点火回路となっています。
負荷抵抗切り替えによるシンプルなローカットフィルタ
出力段のカップリングコンデンサと負荷抵抗(3段に切り替え可)および本機に接続されるプリアンプの入力インピーダンスにより音質を損なわずにローカットフィルタを形成しています。 これにより緩やかな特性ながらレコード盤の反りなどの超低帯域ノイズを低減します。
※サブソニックフィルタやランブルフィルタとは違うのですか?
超低帯域のノイズ成分を取り除きスピーカーを保護するということに関しては同じですが、積極的なノイズカットはしておりません。
※フィルタなのに音質を損なわないのはなぜですか?
フィルタ回路を追加したのではなく、もともと存在しいているカップリングコンデンサとプリアンプの入力インピーダンスを利用してフィルタを形成しています。
また、-6dB/octと緩やかなフィルタになっています。
超高品質部品
純銀箔コンデンサ、純銀リード抵抗、SSW(シルク巻き純銀線)配線材、銅製メインシャーシ、電解コンデンサ、RCAジャック、カットコア電源トランス、チョークなどの超高品質オリジナル部品を採用しています。
なかでも、純銀箔コンデンサはKaguraで採用した新構造のものをプリアンプ用に調整して搭載しています。
使用している主要部品の多くは、創業から40年にわたるノウハウの蓄積・共有に基づいた熟練の技により生み出されています。
その他にも各所に厳選した部品を効果的に配置しています。
電源ケーブル
ACz-AVOCADOを標準付属。
おもな仕様
基本構成 | ステレオ NF型フォノイコライザアンプ |
---|---|
型式 | GE-7 |
RIAA偏差 | ±0.5dB(30Hz~20kHz, ローカット含まず) |
入力感度 | 13mV (1V出力時) |
ゲイン | 38dB |
入力 / インピーダンス | RCA 2系統, アンバランス / 47kΩ |
出力 | 1系統 (RCA, アンバランス, 負荷20kΩ以上) |
残留ノイズ | 1.5mV未満 |
真空管 | ECC803S x2, 6072 x4, 6CA4 x1 |
消費電力 | 46W |
外形寸法(突起部含まず) | 本体部 302mm(W) 160mm(H) 412mm(D) 電源部 160mm(W) 160mm(H) 412mm(D) |
重量 | 本体部 13.5kg 電源部 12kg |
MM入力専用
PHONO入力端子はMMカートリッジに対応しています。MCカートリッジをお使いの場合は、ステップアップトランス、またはヘッドアンプをお使いください。弊社のステップアップトランスにはSFzがあります。
