不変な銘球の魅力
“華音”あらたなる到達点
“華音”あらたなる到達点

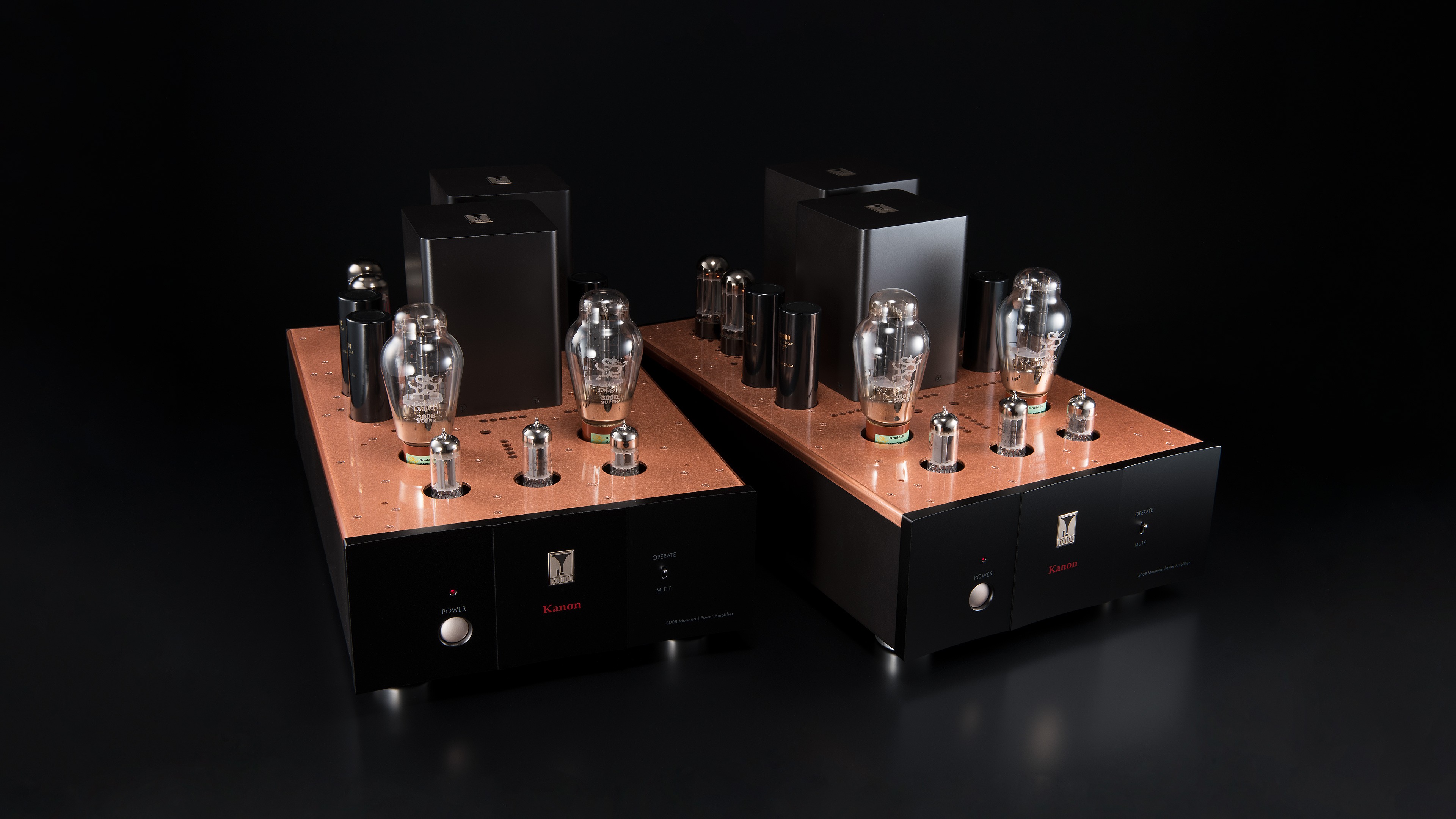

オーディオ・ノートの300Bパワーアンプが、伝統の回路に最新の知見を加え生まれ変わりました。
銘球300Bが持つ繊細かつ豊かな音調を活かしつつ、キレの良さと強靭な駆動力を伴ったバランスの良いモノーラルパワーアンプです。
現代的スピーカーとの相性にも十分に配慮しつつ、管球式アンプならではの有機的な音の魅力を存分に楽しめます。
特徴
初段はプレートフォロア+カソードフォロアの直結型、広大な周波数特性と強力なドライブ力を有しています。
位相反転/ドライブ段は古典型位相反転回路を採用、ナチュラルな音質で反転精度が比較的よく、低いインピーダンスで300Bをドライブしています。
出力段は自己バイアス回路を採用し、300Bの容易な差し替えが可能です。
ハムバランス回路では高音質抵抗器を合わせて用いることで、バランサーVRへ流れ込むシグナルを極小に抑えています。
オーバーオールNFB量を僅か2dB に抑えることで、ダイナミック感と低歪率を両立しています。
また、増幅回路全体をユニット化することにより、配線の最短化を実現しました。
モジュール化ユニット
増幅回路全体は一つのユニットに高品質部品を立体的に配置し、信号配線の最短化を実現しました。 電源配線もユニット内で各段直近にデカップリングコンデンサを配置し、高純度な信号回路を形成、また、段間の干渉も最小に抑えています。
理想的な電源回路
電圧増幅段と出力段の電源回路は整流素子から別々となっており、相互干渉を抑え純度の高い音質を実現しています。
電源供給ラインにはリップルフィルターとは別に各段でデカップリングコンデンサを搭載。
高純度なシグナルループを形成し、段間の干渉も最小に抑えています。
また、出力段の電源回路では音質上の理由から整流管を採用していますが、2本を並列動作させる事により瞬時電流供給能力を向上させています。
この整流管へのヒーター電源供給は大きな脈流を伴うため、整流管専用のヒータートランスを独立搭載しています。
高品位パーツ
- 段間の結合コンデンサーにはKaguraでも採用した制振対策純銀箔コンデンサを配置し、音の魅力と密度感の向上に成功しました。
- 巻き方から新規に設計しなおした純銀線巻出力トランスは、スピーカーのインピーダンス4/8/16Ωに対応。注文時に2系統を選択します。
- 純銀リード抵抗、純銀配線材SSW(シルクシルバーワイヤー)、Ls-41(シールド線)、オリジナル制振モールド電源トランス、厳選したCR パーツを効果的に配置しています。
電源ケーブル
ACz-AVOCADOを標準付属。
おもな仕様
基本構成 | 300B プッシュプル モノーラルパワーアンプ |
---|---|
型式 | Kanon |
定格出力 | 20W @1kHz, 5% THD |
入力感度 | 1265mV (20W出力時) |
ゲイン | 20dB |
周波数特性 | 10Hz - 40kHz (+0dB, -3dB @1W) |
入力 / インピーダンス | 2系統 (RCA, XLR, アンバランス) / 70kΩ |
スピーカー出力端子 | 出荷時に4Ω, 8Ω 16Ωから2系統を選択 |
残留ノイズ | 1mV未満 |
真空管 | 300B x2, 6072 x1, 6CG7 x2, GZ34 x2 |
消費電力 | 120W |
外形寸法(突起部含まず) | 294mm(W) 284mm(H) 485mm(D) |
重量 | 32kg |
