満ちる品位 息づく魂
音楽再生の新たな到達点
音楽再生の新たな到達点

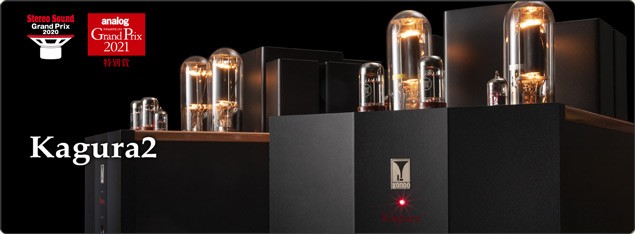

今、オーディオ・ノートが持てるあらゆる技術とノウハウを投入し、さらに新たな挑戦を繰り返して完成させた、大型出力管211使用のパラレルシングル・モノーラルパワーアンプです。
2013年に発表したKaguraから7年、この間に蓄積した技術やノウハウをもとに、オリジナル機の音のイメージを大切に引き継ぎながら、音楽的表現力と機能性を向上し2020年にKagura2へと生まれ変わりました。
アナログアンプでしか描き出せない、しなやかで有機的な音世界。
そこでは音楽が呼吸し、本来の息吹を取り戻す。
音楽の深い滋味を愛し耽溺してきた方にこそ聴いていただきたい、新たな次元のフラッグシップ・パワーアンプです。
特徴
回路構成は、増幅段が12AU7～6SN7×2、ドライバー段が6SN7×2（カソードフォロア）となっており、強力に大型送信管211をドライブします。
これらの回路へは、大規模電源回路より低リプル、低インピーダンス電源が独立して供給されており高純度な増幅系を支えています。
またKaguraに要求した最高品位の音質を実現する為、パーツレベルから新規開発しました。

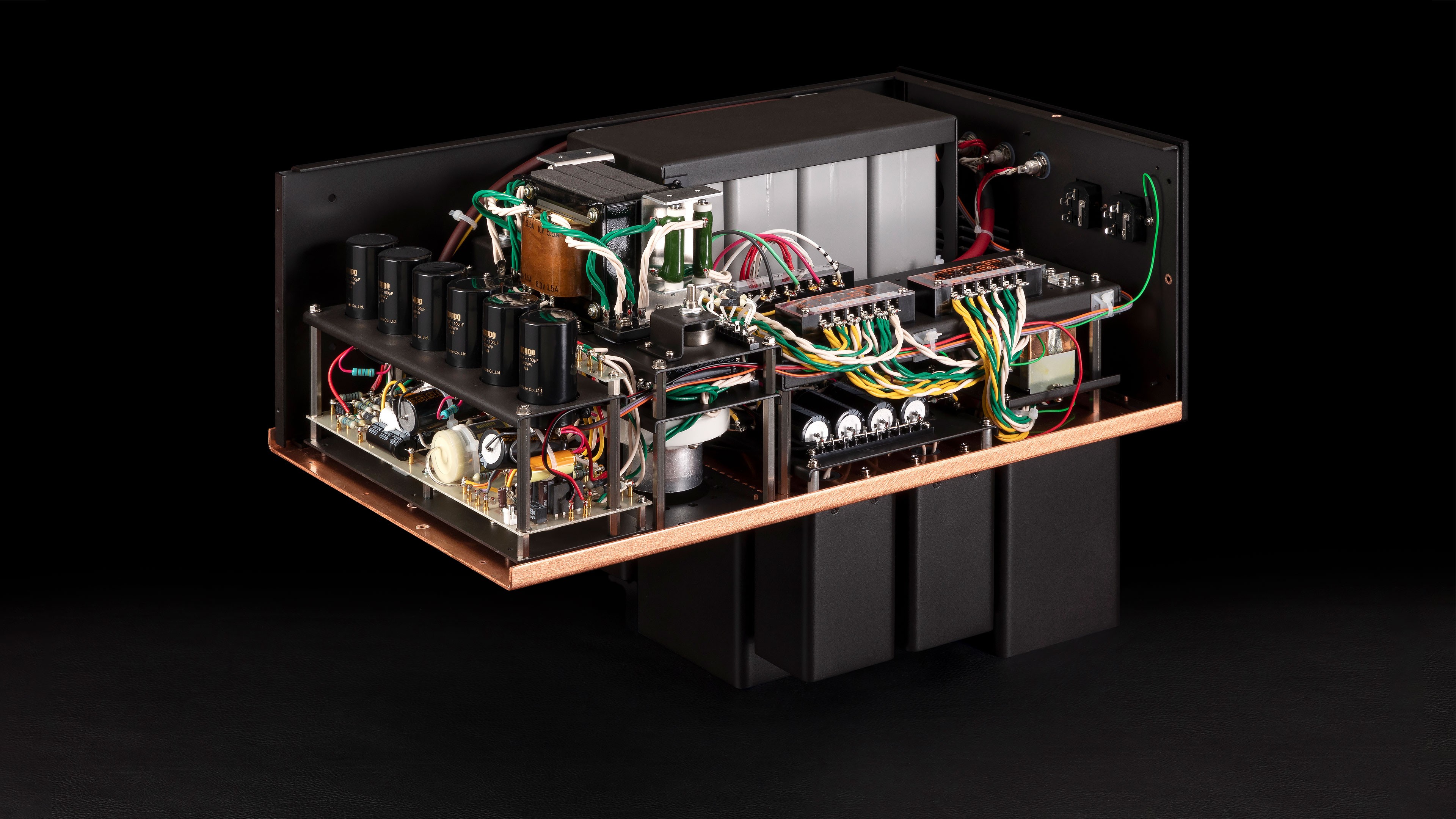

大規模電源回路
本体上面後部にB電源用、内部に増幅管ヒーター用と整流管ヒーター用の合計3個の電源トランスを搭載。 また、4個のチョークコイルを搭載し、±200V、+450V、+950Vの3系統4種類の電源回路を構成しています。 本機の電源回路用に1000V耐圧のオイルコンデンサ、カットコア使用のチョークコイルを新たに開発、採用し強力かつ高品位な電源部を実現しました。 さらに、ACインレットからメイン電源とヒーター電源を分けているため、本機1台に電源ケーブルが2本付属します。
モジュール化ユニット
- 電圧増幅部のモジュール化によりハンドワイヤリングの良さと、プリント基板なみの経路の短さを実現。モジュール直近に3系統のデカップリングコンデンサを配置することで、各段ごとに高純度なシグナルループを形成しました。
- 出力管211ソケットとヒーター回路周辺部をコンパクトにまとめ増幅部ユニットの直近に配置し、これにより初段管から出力管ソケットまでをコンパクトな空間に収めることが可能となり、シグナルラインの引き回しを極限まで少なくすることが出来ました。211ヒーター回路には大容量（40000μF×2）のコンデンサーを搭載しリップル成分を極小にしながらも、ハムバランサー回路も採用することで今までにない低残留ノイズレベルを達成しました。Kagura2では一部構造を変更しシャーシ強度と放熱性を向上しました。
新設計出力トランス、高品位パーツ
- Kaguraの出力トランスは巻線の都合上、インピーダンス変更時は内部の端子台での接続変更が必要でしたが、Kagura2の出力トランスでは4、8、16Ωの出力線を単独で引き出しています。試作を繰り返し生まれた新たな巻線構造では、ボビン（巻線枠）に密着した巻線が可能となり、良好な帯域バランスを踏襲したまま音の密度感が向上しました。
- 段間の結合コンデンサーには電極振動対策を施した銀箔コンデンサーを採用し、音の密度感の向上に成功しました。
- チョークコイルは通常EIコアを使用しますが、カットコアを使用したものを新たに開発し全面採用しました。音質上変化も大きく雑味が取れ、ナチュラルで力みのない音調になりました。
オリジナル真空管ソケット
コンタクトの確実性や接触抵抗の低減はもちろんのこと、オーディオ・ノートサウンドの世界観を持ったソケットを開発し、211用のUV4ピンソケット、6SN7/GZ34用のUS8ピンソケット、12AU7用のMT9ピンソケットのすべてに採用しました。
端子素材や形状、碍子素材と音質上のバランスを取りながら、極厚純銀メッキに薄く白金族メッキを施しています。
情報量の大幅な向上と、深遠でダイナミックな音質を有した真空管ソケットです。
電源ケーブル
ACz-AVOCADOを標準付属。
※本機1台に電源ケーブルが2本付属します。
おもな仕様
| 基本構成 | 211 パラレルシングル モノーラルパワーアンプ |
|---|---|
| 品名 | Kagura（神楽） |
| 型式 | Kagura2 |
| 定格出力 | 50W @1kHz, 5% THD |
| 入力感度 | 2000ｍV (50W出力時) |
| ゲイン | 20dB |
| 周波数特性 | 10Hz ～ 55kHz (+0dB, -3dB @1W) |
| 入力 / インピーダンス | RCA x1(アンバランス) / 70kΩ, XLR x1(アンバランス, 2:HOT) / 70kΩ （排他利用） |
| スピーカー出力端子 | 4Ω, 8Ω, 16Ωから注文時に2種類を選択 |
| 残留ノイズ | 0.5mV未満 |
| 真空管 | 211 x2, 6SN7 x2, 12AU7 x1, GZ34 x4 |
| 消費電力 | 270W |
| 外形寸法(突起部含まず) | 320mm(W) 370mm(H) 558mm(D) |
| 重量 | 62kg |
