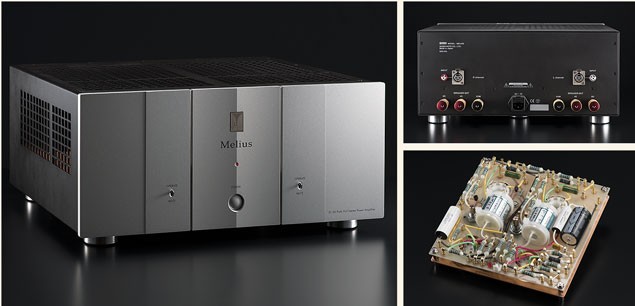

本機は、インテグレーテッドアンプOvertureの出力回路をベースに、電源回路に大幅な改良を加えたパワーアンプです。 5極管の銘球であるEL34のダイナミックかつ繊細な音調を高い次元で両立すべく、熟慮を重ねて設計されたプッシュプル回路を搭載しています。現代スピーカーも視野に入れたドライブ能力を持つ真空管パワーアンプを目指し、回路各所の定数や電流値の最適化を図りました。

特徴

出力段にCCB（コンスタント・カレント・バイアス）回路を採用し、高純度な信号伝送を実現
ワンランク上の音質を目指し、オリジナルの電源トランスおよび出力トランスを搭載
出力トランスは銅巻線・カットコア仕様にすることで、力感と深みのある音色を獲得
NFB専用3次巻線からのフィードバック量を5dBに抑え、低歪かつダイナミックな表現力を獲得
増幅基板のモジュール化により、信号経路を最短化
純銀配線材SSW（Silk Silver Wire）や純銀箔コンデンサなど多種の自社部品を使用し、ひとつひとつ丁寧に手配線で製造

洗練されたプッシュプル回路

Overtureを踏襲したプッシュプル回路は、初段～ドライバー段を直結し、出力段とのカップリングにはオリジナルの純銀箔コンデンサを採用。出力段には、独自設計のCCB（コンスタント・カレント・バイアス）回路を採用し、バイアス調整VRへの音楽信号の流れこみを防止しています。

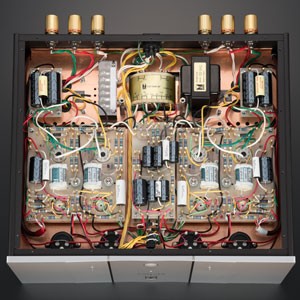

モジュール化した増幅基板はL/Rch独立構成にし、その直近にデカップリングコンデンサ群を配置。理想的なレイアウトや配線方法を追求し、信号伝送の高純度化とチャンネルセパレーションの向上を図りました。

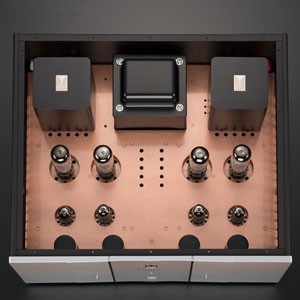

オリジナル出力トランス

オリジナルの出力トランスは銅巻線とカットコアを組み合わせることで、力強さと深みのある音色を獲得しています。さらに、UL接続とし、NFB専用に設けた3次巻線からのフィードバック量を5dBに抑えることで、低歪かつダイナミックな表現力を獲得しています。

大規模電源回路

チョークコイルと大容量コンデンサ群によって、大規模な電源回路を構成しています。オリジナルの電源トランスはコアボリュームが大きいカットコアを採用。さらに、リップルフィルタとは別に、各段左右独立のデカップリングコンデンサを搭載。特に初段は約500μF/chの大容量とし、最低域までゆとりのある音を実現しました。

電源ケーブル

ACz-AVOCADOを標準付属。

おもな仕様


基本構成	EL34 プッシュプルステレオパワーアンプ

品名	Melius

型式	Melius

定格出力	32W + 32W @1kHz, 1.5% THD

ゲイン	20dB

周波数特性	10Hz ～ 70kHz (+0dB, -3dB @1W)

入力 / インピーダンス	RCA x1(アンバランス) / 70kΩ, XLR x1(アンバランス, 2:HOT) / 70kΩ （排他利用）

スピーカー出力端子	4Ω, 8Ω

残留ノイズ	0.5mV未満

真空管	EL34 x4, 12BH7 x2, 6072 x2

消費電力	180W

外形寸法(突起部含まず)	438mm(W) 204mm(H) 369mm(D)

重量	26kg
