オーディオ・ノートの音世界

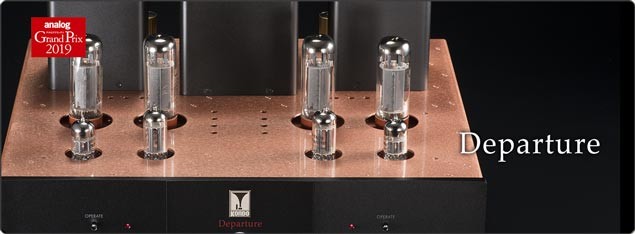

5極管の銘球であるEL34のダイナミックかつ繊細な音調を高い次元で両立すべく、熟慮を重ねた新規プッシュプル回路を搭載しています。 現代スピーカーも視野に入れたドライブ能力を持つ真空管パワーアンプを目指し、回路各所の乗数や電流値の最適化を図りました。
特徴
初段~ドライバー段を直結回路とし、出力段とのカップリングには制振対策を施した新世代純銀箔コンデンサを採用しました。
また、回路全体の低インピーダンス化を図り、ダイレクトな音を実現しています。
出力段は独自のCCB(コンスタント・カレント・バイアス)回路を引き続き採用しました。
バイアス調整VRに音楽信号が流れ込むのを防止し、純度の高い信号伝送を可能にしています。
最適化された配線
手配線の良さを生かしつつ増幅部をユニット化することにより、配線の最短化に成功しました。 内部配線にはSSW(シルクシルバーワイヤー)、シールド線にはLs-41を採用しています。
シグナルループに配慮した電源回路
新設計の大型カットコアによる電源トランス搭載しました。
チョークコイルと高性能チューブラ型コンデンサ群により電源回路を構成しています。
左右各所に独立してデカップリングコンデンサを配置し、シグナルループが最小になるよう入念に実装設計しました。
高品位パーツ
- 振動対策を施した新世代純銀箔コンデンサをドライバ段に採⽤。
- 新設計の⼤型カットコアによる電源トランスを搭載。
- 純銀リード抵抗、純銀配線材SSW(シルクシルバーワイヤー)、Ls-41(シールド線)、厳選したCR パーツを効果的に配置しています。
電源ケーブル
ACz-AVOCADOを標準付属。
おもな仕様
* 本器は搭載真空管の性質上、電源投入後30分程度のヒートアップタイムへて本来の音質を発揮します。基本構成 | EL34 プッシュプル ステレオ パワーアンプ |
---|---|
型式 | Departure |
定格出力 | 32W + 32W @1kHz, 1.5% THD |
入力感度 | 1600mV (32W出力時) |
ゲイン | 20dB |
周波数特性 | 10Hz ~ 100kHz (+0dB, -2dB @1W) |
入力 / インピーダンス | RCA x1(アンバランス), XLR x1(アンバランス)/70kΩ |
スピーカー出力端子 | 4Ω, 8Ω |
残留ノイズ | 0.5mV未満 |
真空管 | EL34 x4, 12BH7 x2, 6072 x2 |
消費電力 | 180W |
外形寸法(突起部含まず) | 438mm(W) 210mm(H) 383mm(D) |
重量 | 26.5kg |
